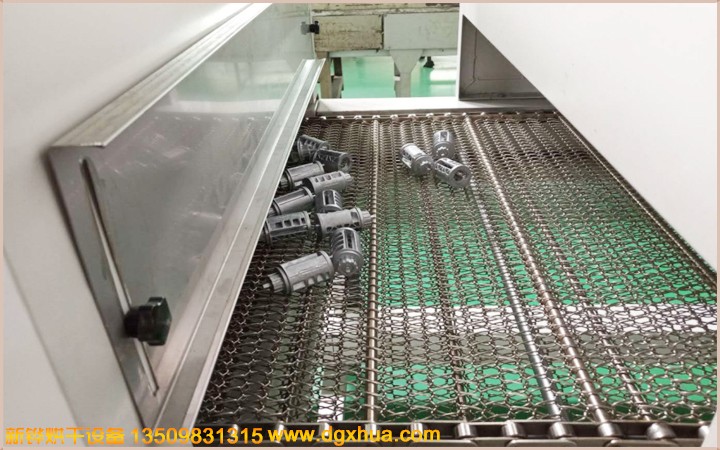

产品名称：汽车行业滤清器隧道炉烘干线
摘要：运风马达：配4个台湾爱德利0.75KW高温运风马达；风轮：配10.5寸多翼式不锈钢风轮；冷却区：冷却区配有3 台工业电扇用于产品降温 ，确保人手无法触遇到运行中的电扇叶；发热管：接纳不锈钢发热管带散热片 ，可使发热管温度匀称散发；
产品名称：汽车行业滤清器隧道炉烘干线
详细先容
一、汽车行业滤清器隧道炉烘干线主要手艺参数
1、内胆尺寸：加热区长5000*进料口高300*内胆有用宽1000mm；
2、温度规模：室温+20℃～250℃；
3、升温速率：≤8℃/min；
4、外壳温度：温升不凌驾情形+10℃ ，接缝处周边不凌驾情形+30℃；
5、运风方法：内部大风量三面循环运风 ，左右底部出风 ，顶部回风 。；
6、电源：三相五线制 ，380V ，50HZ；
7、总功率：60KW 。
二、汽车行业滤清器隧道炉烘干线炉体结构特征
1、外壳质料：接纳2.0mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、内胆质料：接纳1.5mm厚SUS304不锈钢板制作 ，坚持内胆清洁无尘 ，防生锈、耐侵蚀；
3、炉体底架：接纳50*50*1.5mm方通制作 ，坚持炉体内外各个面的承载强度 ，并保存热胀冷缩系数 ，可避免炉体变形 。
4、换气装置：每节炉盖上面设有进气口、排气口 ，注重：现场没有排烟道装置 ，排风管离地高2000mm；
三、汽车行业滤清器隧道炉烘干线控制系统
1、运风马达：配4个台湾爱德利0.75KW高温运风马达；
2、风轮：配10.5寸多翼式不锈钢风轮；
3、冷却区：冷却区配有3 台工业电扇用于产品降温 ，确保人手无法触遇到运行中的电扇叶；
4、发热管：接纳不锈钢发热管带散热片 ，可使发热管温度匀称散发；
四、汽车行业滤清器隧道炉烘干线情形条件
1、情形温度：-5℃～+40℃；
2、相对湿度：85%RH；
3、电源：AC380V±10% ，50Hz 。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
