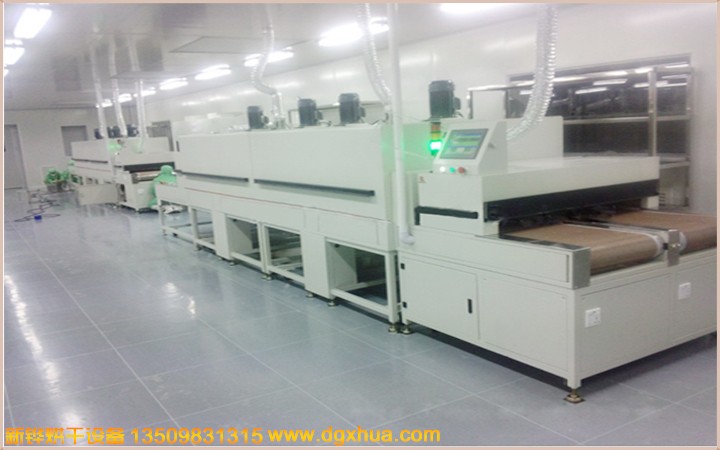

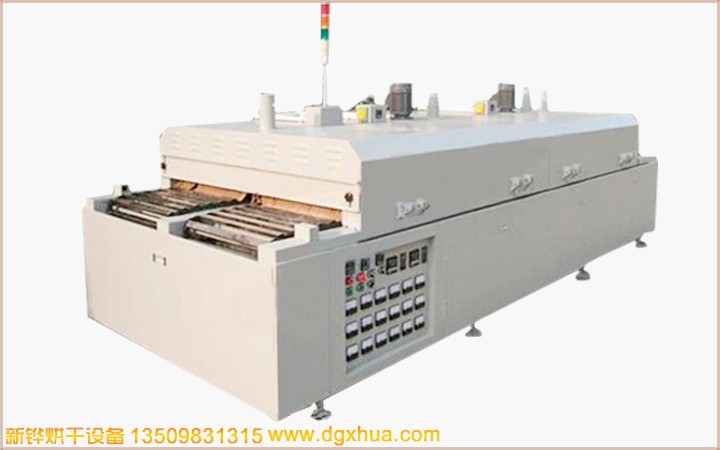

装备名称：双排无尘隧道炉
双排无尘隧道炉产品参数：
型号 | XHSOL-100-2IR | XHSOL-100-4IR | XHSOL-120-4IR |
内尺寸L*W*H（mm） | 2400*1000*50 | 8000*1050*50 | 10000*1250*50 |
外尺寸L*W*H（mm） | 3600*1050*1650 | 10000*1050*1650 | 12500*1450*1650 |
进料口高度（mm） | 0-50 | 运送高度（mm） | 850±50 |
进料段长（mm） | 500 | 800 | 1000 |
加热段长（mm） | 2*1200 | 4*2000 | 4*2500 |
冷却段长（mm） | 200 | 400 | 500 |
出料段长（mm） | 500 | 800 | 1000 |
运送宽度（mm） | 1000 | 1000 | 1200 |
运送方法 | 铁弗龙纲带、铁弗龙布带 | ||
温度规模 | RT-200°C（250°C） | 匀称度 | ±2.5％（空载测试） |
升温时间 | 30min | 35min | 40min |
双排无尘隧道炉箱体材质：
内箱：SUS304#T1.5mm镜面不锈钢
外箱：SS41#T1.5mm钢板经防锈处置惩罚后高温烤粉
双排无尘隧道炉� ；ぷ爸�：泄电开关、相序� ；ぁ⒊卤 ；ぁ⒌缁乇 ；ぁ⒖刂葡呗钒芩�
双排无尘隧道炉产品特征：
接纳智能温度控制器，PID自动演算、LED显示，配合SSR固态继电器输出控制加热，控温精度高
为漫衍控制加热接纳二段四路匀称（恒温状态时可恣意关掉其中一起电热管，降低加热功率进入省电模式
接纳耐用高温高效过滤器，配压差计显示过滤状态
双排无尘隧道炉应用领域：金属、主固化、OC预烘、玻璃盖板。Film、薄膜开关、导光板等丝印预烘
双排无尘隧道炉产品特点;
自力的超温� ；ぷ爸�，提高了产品的可靠性和清静性 ；
奇异的拼装设计，使箱体结构更合理
装置利便,移动到需安排位置，将总电源线接入即可开机使用。
性能优越,包管产品质量
接纳不锈钢板细密焊接而成，不生锈, 清洁、无尘、
能够同步控制，镌汰不良率加热装备可与生产线同步控制
人生就是博(中国区)官方网站双排无尘隧道炉非标定做接待咨询！
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较�� ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
