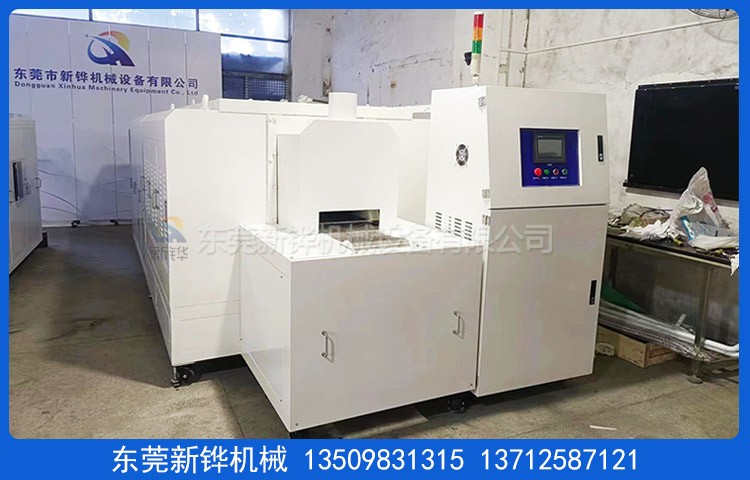

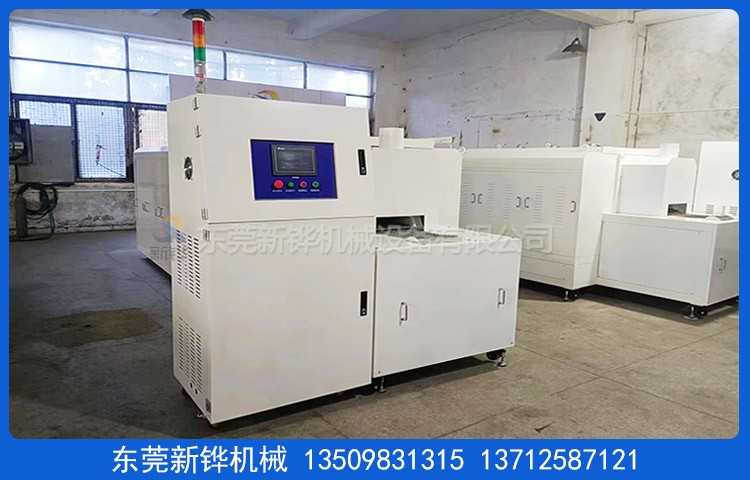

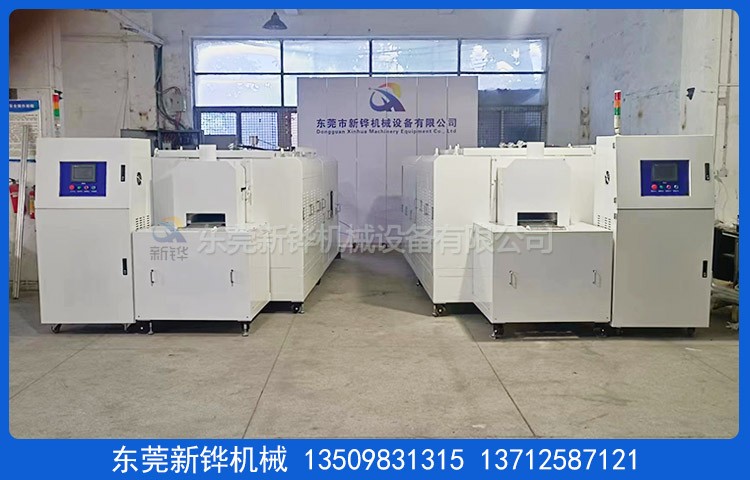

装备名称:电热高温隧道炉

装备型号:XHSOH-6-03-5R

机台电源:AC380V  3φ  50HZ  40KVA

烧结尺寸:长6000 × 宽380 × 高60mm

运送尺寸:长7800 × 宽1300 × 高1500mm（以实物为准）

机台结构:入料口高度:80mm,进料段:600mm,恒温段:1200mm（5段）,冷却段:600mm（5段）出料段:600mm

装置定位:电热高温隧道炉底部装置承重3寸脚轮,M18脚杯高度可调+50mm

马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊要领焊接制作而成,顶部为拱形结构。

磨练方法:炉盖电动推杆掀开+手动撑杆�
；つチ贩椒ㄉ杓�。

内箱材质:SUS316S#不锈钢。

外箱材质:T4.0mm 厚冷板折弯加工焊接制作。

机架材质:10#槽钢焊接制作焊接成型,�
；ふ挚怯�1.5mm冷板。

机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色。

保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底接纳轻质保温砖和莫来石砖砌炉
；炉衬与炉体之间填充优质高温陶瓷纤维保温质料,保温层厚度250mm

密封条:接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染。

温度规模:常用温度:900℃,最高温度:常温～MAX1000℃可调。

加热元件:接纳0Cr27Al7M02高温电阻丝加热,匀称漫衍在炉膛上下部位,水平装置,5区加热控制。

温控系统:PLC+触摸屏+温度�？�+SSR控制, 控温精度:±1.5℃,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶。

温度匀称度:空炉150℃恒温15min后温差±3-5℃

运风方法:经由风道疏散后水平循环运风设计,匀称性佳。

运送动力:接纳AC马达,减速机,链轮,链条传动发动网带运行,驱动辊无缝钢管外包高温耐磨胶。

高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304
；风量:2000 m3/h

加热方法:电热高温隧道炉接纳不锈钢电热管+热风循环。

加热功率:升温状态:90KW, 恒温状态:45KW

升温速率:约6℃/min,空炉常温～900℃约需时间150分钟。

冷却方法:双层水套式结构,内外层均接纳6mm厚Q235钢板折压成型焊接制作,事情中水套夹层通入冷却循环水,依赖水流带走热量,对产品实验空冷降温
；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2

运送网带:宽220mmSUS310S材质编织成人字网带,可遭受高温顺冷却热胀冷缩。

气氛�
；�:通入氮气�
；�,设置球阀,电磁阀,流量计等元器件,�
；て牧�:≤6Nm3/h（客户自备）

运送速率:减速电机配合变频器调速1-3m/min恣意调理。

运送高度:运送带外貌距离地面850+50mm可调。

清静�
；�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等�
；げ⒕ㄗ爸谩虾豕是寰脖曜�。

防护标签:所有带电外露部位加装绝缘�
；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54

机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制。

使用条件:情形相对湿度40%-50%,温度为20-30摄氏度。

注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂。

执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行。

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
