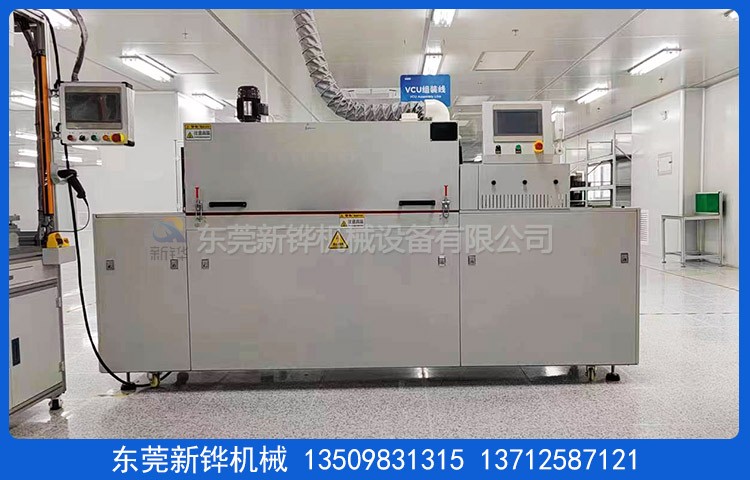

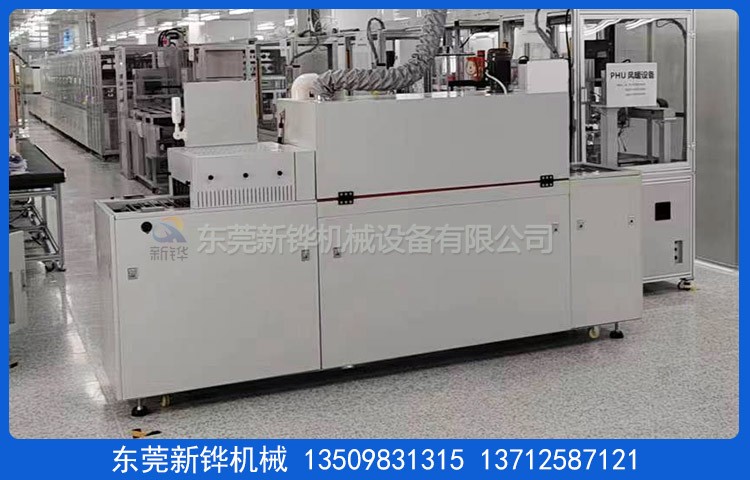

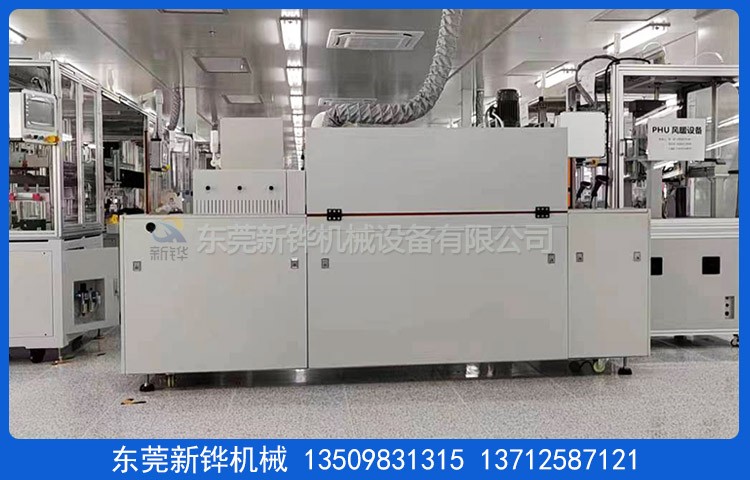

装备名称:风暖烘烤炉
机械型号:XHSO-1.5-04-1R
机台电源:AC380V 3φ 50HZ 6KVA
烘烤尺寸:长1500×宽400×高100mm
运送尺寸:长3000×宽700×高950mm（以实物为准）
机台结构:入料口高度:0-100mm ，进料段:500mm ，恒温段:1500mm ，出料段:500mm ，冷却段:500mm。
磨练方法:上炉盖掀开磨练电机/电热管组件。
内箱材质:T1.2mm厚SUS201#不锈钢板加工 ，全密封氩弧焊 ，包管炉内清洁。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T3.0*40*40mm铁方通焊接成型 ，外罩T1.2mm SS41#冷轧板。
脚轮脚杯:风暖烘烤炉底部装置3寸活动脚轮 ，M20脚杯高度可调。
机台颜色:经防锈处置惩罚后静电高温粉体涂装（色卡:ZCM-1405A）。
保温结构:接纳优质白色硅酸铝棉 ，保温层厚度50-80mm+外罩封板。
密封条:风暖烘烤炉接纳?20mm耐高硅胶密封条密封处置惩罚 ，雅观无污染。
防护标签:装备高温部分加贴高温警示标识。
外表温度:左右两侧机台外罩外貌温度≤35度 ，产品收支时会有热量带出
收支炉口外罩外貌温度不包括在≤35度以内。
温控方法:温度�？榕浜瞎烫鹘馄骺刂� ，1组控制温度 ，输入模式为细密 K型热电偶;温控系统具备自动整定和PID参数的自动校正功效。
温度规模:常用80℃ ，室温-MAX120℃可调理。
温度匀称度:恒温30分钟满载80℃±5℃。
测温布点:1100mm前、中、后3个测温探头 ，测温高度40mm。
温度控制:威纶通触摸屏 ，装备为人机操作界面:运送速率、风机、加热、温度、温度曲线、易损件时间提醒等参数直接设定。
可编程控制器:汇川PLC可编程控制器 ，机架下方电控箱 ，操作面板内嵌。
运风方法:马达经由风道疏散后从上到下送风吹向产品 ，循环运风设计。
运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。
加热器:SUS201无缝电热管+热风循环控制加热。
加热功率:升温功率5KW ，恒温功率2KW。
升温速率:约8.5℃/min ，空炉常温～80℃约需时间10分钟。
运送链板:风暖烘烤炉运送宽400mmT1.5mm不锈钢折弯链板+201不锈钢链条。
运送链速:75mm/min（烘烤时间20分钟) ；链速10-100mm/min可调理。
运送动力:万鑫减速电机+易能变频器调速+编码器监测链速。
运送高度:地面距离运送链板面1000mm
清静� ；�:电热管检测电流故障报警 ；超温阻止加热并警报装置 ；马达、电热过电流� ；� ；控制回路短路及过载� ；� ；泄电断路器� ；ぁ⒌缭茨嫦虮苊馄鞅 ；� ；触摸屏开机画面按客户要求 ，内页参数易损件寿命提醒功效和设定 ；三色信号指示灯（红色故障指示 ，黄色待机指示 ，绿色运行指示） ；所有地线拉到地线铜排处统一接线 ，直接接地 ；所有带电外露部位加装绝缘� ；ふ� ，危险处贴有警示标识 ，电柜防护品级IP54。
机台电源:主电源接纳AC 220V/380V/50Hz三相五线制。
使用条件:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行 ，电热装备的清静性按GB5959.1-1986 ，GB5959.4-1992执行 ，JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》 ，GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》。
售后服务:装备自送货之日起质保期为壹年 ，质保期内爆发非人为质量问题免费维修 ，易损件电热管、密封条质保期为6个月 ，质保期外装备配件消耗造成的故障本公司酌情收取工本费 ，免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容 ，免费提供一样平常手艺咨询和故障处置惩罚服务 ，未必期对装备使用状态举行质量跟踪。
验收标准:装备调试完成30天内为验收时间 ，以双方签订的手艺协议书为标淮 ，装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金确认图纸之日起30个事情日人生就是博(中国区)官方网站厂内验收 ；装置调试时间为货到工厂之日 2天内完成。
风暖烘烤炉,风暖烘烤线,暖风隧道炉,热风隧道炉,细密热风隧道炉,红外线隧道炉,无尘清洁隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等装备研发制造。
联系方法:蓝生13509831315 赖小姐13712587121
生产地址:中国东莞市万江区滘联创富工业园
人生就是博(中国区)官方网站官网:
人生就是博(中国区)官方网站邮箱:dgxhua@126.com
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环 ，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺 ，密封效果优 ； 机体外壳温度低 ，对室内情形温度影响较�� ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
