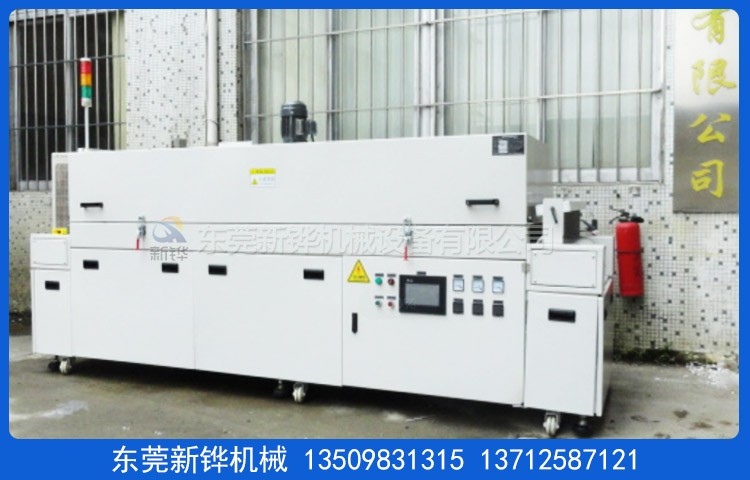

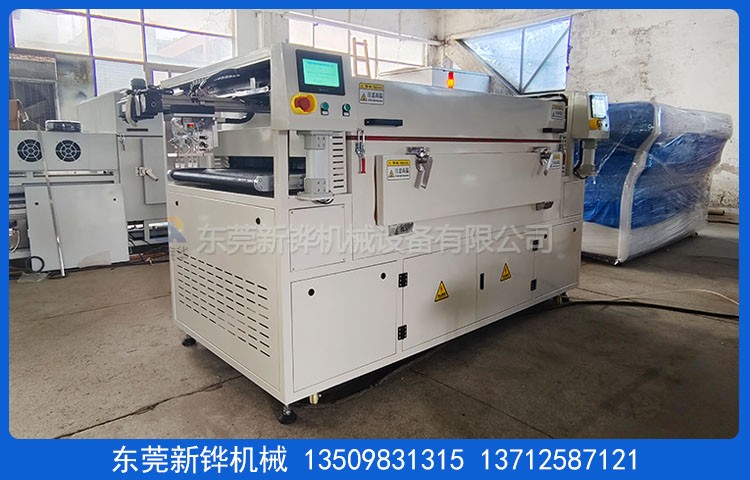

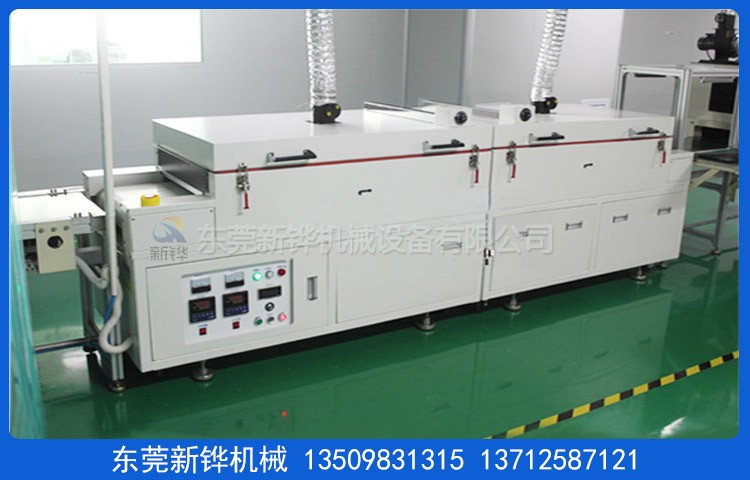

装备名称:玻璃纤维隧道炉
装备型号:XHSO-8-1-3R
机台电源:AC380V 3φ 50HZ 28KVA
烘烤尺寸:长6000×宽850×高150mm
运送尺寸:长8000×宽1050×高1650mm（以实物为准）
机台结构:入料口高度:0-150mm,进料段:800mm,恒温段:2000mm（3节）,出料段:800mm,冷却段:400mm.
机台定位:装置承重M20脚杯,3寸脚杯利便装备的牢靠和多段拼接.
内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊包管炉内清洁.
外箱材质:T1.5mm厚冷板折弯加工制作.
机架材质:T2.0*40*40mm 铁方通焊接成型,机架周围封板.
机台颜色:玻璃纤维隧道炉经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.
保温质料:白色硅酸铝保温,保温层厚度100mm.
门密封条:2条*?20mm耐高硅胶密封条密封处置惩罚,雅观无污染.
温度规模:常用温度180℃,最高温度:常温～MAX200℃可调.
温控系统:智能温控器配合SSR控制,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶.
运风方法:经由风道疏散后水平运风,循环运风设计,匀称性佳.
运风电机:长轴型高温马达多组配强力型多翼式风轮.
进排风口:进风口:￠90mm调理风盘,排风口:￠90mm可调理风阀
加热器:玻璃纤维隧道炉接纳红外线电热管+热风循环
加热功率:升温状态:28KW,恒温状态:14KW.
升温速率:约6℃/min,空炉常温～200℃约需时间30分钟
运送链板:宽800mmC2052碳钢+串杆+1.5mm不锈钢网带.
运送速率:变频器调速控制减速电机,常用速率10~100mm/min恣意调理,速率表显示.
清静� ；�:超温阻止加热并警报装置、马达、电热过电流� ；ぁ⒖刂苹芈范搪芳肮乇 ；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯取虾豕是寰脖曜�.
防护标识:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54.
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度.
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.
售后服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修.
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟踪.
验收标淮:本机台不含供电电源线、排风管道,以双方签订的手艺协议书为标淮.
验收时间:装备调试完成3-5天内为验收时间.
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份.
交货日期:签订条约收到订金之日起30个事情日完成.
装置调试:装置调试时间为货到工厂之日 1 个事情日内完成.
东莞人生就是博(中国区)官方网站隧道炉装备厂家生产:玻璃纤维隧道炉,玻纤板隧道炉,玻纤微波隧道炉,玻纤干燥炉,工业微波隧道炉,玻璃纤维烘干隧道炉等装备研发制造等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较� � ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
