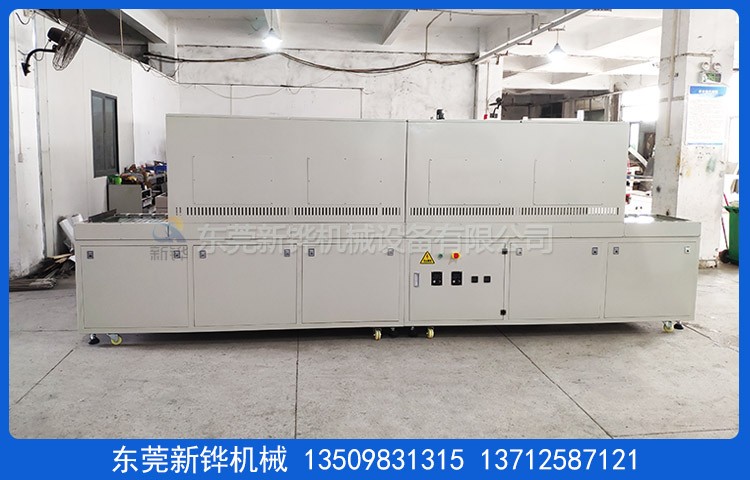

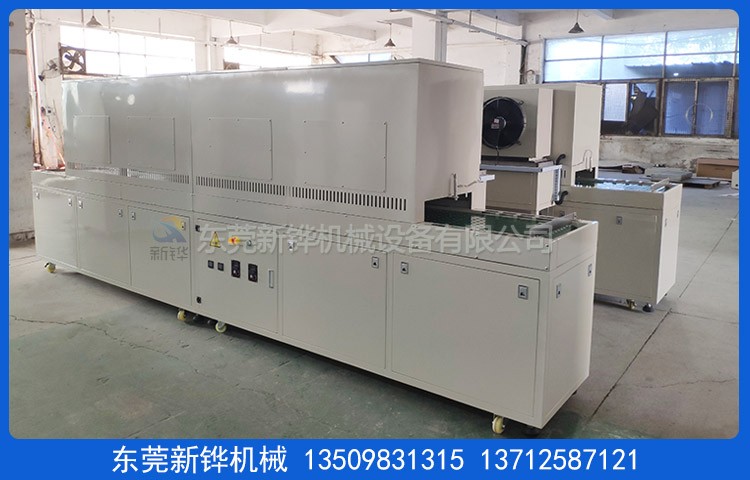

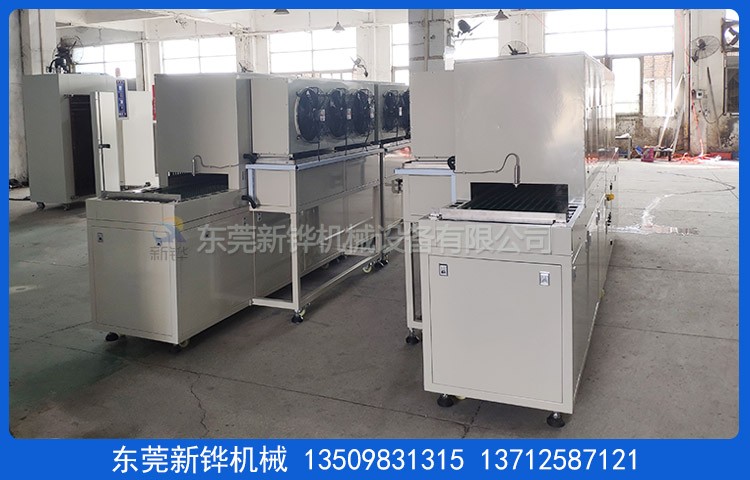

装备名称:冷却炉
装备型号:XHSO-4.7-065-2R
机台电源:AC220V 3φ 50HZ 3KVA
运送尺寸:长4700×宽1000×高1800mm（以实物为准）
机台结构:入料段:650mm ，冷却区3400mm ，水冷出风控制 ，出料段:650mm
机台定位:装置承重M20脚杯 ，3寸脚杯利便装备的牢靠和2段拼接。
箱体材质:外箱材质:T1.5mm厚冷板折弯加工制作 ，托板304#不锈钢。
机架材质:T2.0*40*40mm铁方通焊接成型 ，机架封板。
机台颜色:经防锈处置惩罚后静电体涂装 ，整机为波纹白（客户色板制作）。
冷却方法:多组冷凝器+初效过滤器+高速电扇强制送风 ，进水/出水讨论DN32+进水配增压泵 ，（客户提供冷水约10℃）。
运送方法:宽490mm ，绿色PVC3.0mm冲?20*40孔距带活动钢扣讨论 ，运送高度:800-850mm可调。
运送速率:鸣志步进+减行星减速机（驱动客户提供） ，接纳时间控制运送节奏 ，3~6M/min调理速率 ，附数字式LED速率表显示。
清静掩护:出料口配红外线传感器检测产品外貌温度；出料尾部装置靠近开关避免产品掉落 ，断路器、控制回路短路、过载掩护、急�？氐�…合乎国际清静标准。
使用条件:主电源接纳AC 220V 50Hz 三相五线制。
售后服务:装备自送货之日起质保期为壹年 ，质保期内爆发非人为质量问题免费维修。
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟。
验收标淮:本机台不含供电电源线、排风管道 ，以双方签订的手艺协议书为标淮。
验收时间:装备调试完成3-5天内为验收时间。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起35个事情日完成。
装置调试:装置调试时间为货到（东莞）工厂之日 1 个事情日内完成。
东莞人生就是博(中国区)官方网站烘干装备厂家生产:冷却炉,隧道炉,工业冷却隧道炉,改质机,烤箱,固化机,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温掩护,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较�。� 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
