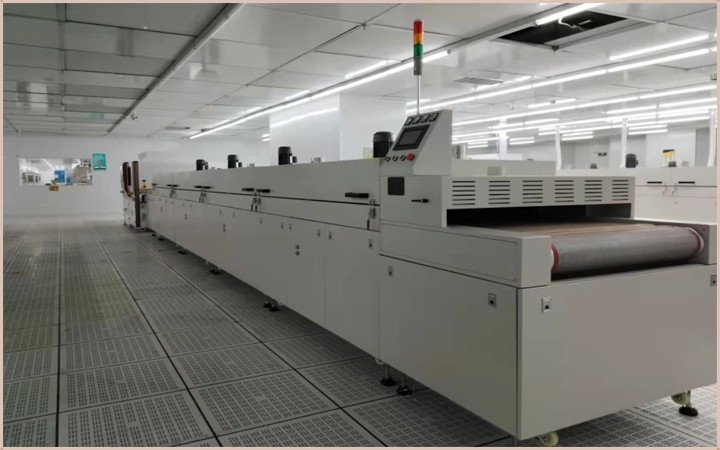

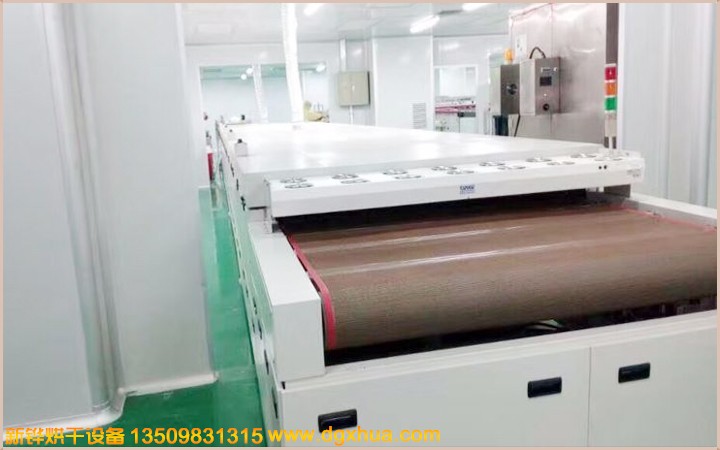

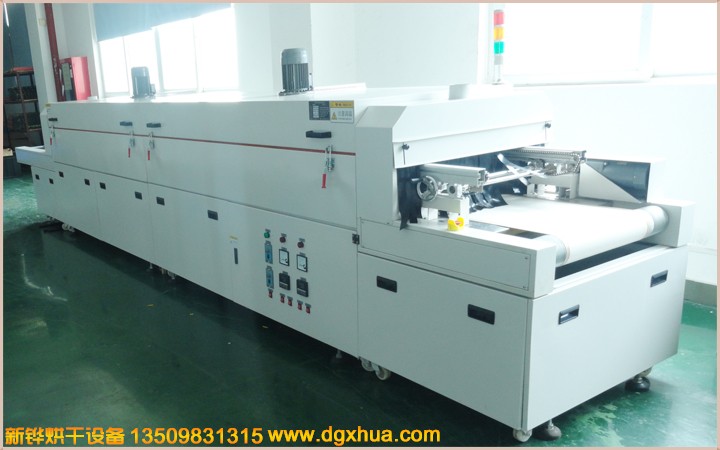

| 装备名称：充氮隧道炉 |
| 装备特点：接纳智能温度控制器，PID自动演算、LED显示，配合SSR固态继电器输出控制加热，控温精度高 ；接纳多段匀称漫衍控制加热 ；接纳红外线电热管省电，无尘，使产品抵达快速烘干的效果 ；接纳多路氮气流量计进气口，可加装含氧量检测装置 |
| 装备型号：XHSOQ-60-5R |
| 机台电源: AC380V 14KVA |
| 烘烤尺寸: 长2500× 宽630 × 高100mm |
| 运送尺寸: 长3000 × 宽830× 高1650mm（以实物为准） |
| 机台结构：入料口高度：0-100mm,进料段：300mm,恒温段：800mm(分3段加热）,冷却段：/ , 出料段：300mm |
| 装置定位：底部装置承重3寸脚轮、M18脚杯高度可调+50mm 。 |
| 气动门：收支料装置气动门，光电检测来料后自动开关 。 |
| 磨练方法：炉盖电动推杆掀开+手动撑杆� ；つチ贩椒ㄉ杓� 。 |
| 内箱材质：SUS304#T1.5mm镜面不锈钢 |
| 外箱材质：SS41#T1.5mm钢板经防锈处置惩罚后高温烤粉 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板 。 |
| 机台颜色：经防锈处置惩罚后静电高温粉体涂装，整机为邹纹灰白色 。 |
| 保温结构：接纳耐高温白色硅酸铝棉，保温层厚度100mm 。 |
| 密封条：接纳?20mm耐高温双硅胶密封条密封处置惩罚，雅观无污染 。 |
| 温度规模：室温~MAX200℃，常用温度150℃ 。 |
| 操作方法：10.4寸触讯显示器+松下可编程控制器+扫码功效 。 |
| 温度控制器：智能温度控制器，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度 。 |
| 温度匀称度：空炉150℃恒温15min后温差±3-5℃ 。 |
| 运风方法：经由风道疏散后水平循环运风设计，匀称性佳 。 |
| 运风电机：长轴型烤箱专用马达4组配强力型多翼式镀锌风轮 。 |
| 高效过滤器：接纳二级过滤，进风口加装初效过滤器，炉内加装耐高温有隔板高效过滤器，双面防护网为不锈钢方格网SUS304 ；风量：2000 m3/h ； |
| 加热方法：不锈钢电热管+热风循环 。 |
| 加热功率：65KW, 恒温状态功率：34KW. |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟 。 |
| 冷却方法: 2排可调理角度轴流电扇 。 |
| 运送网带：宽1000mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置 。 |
| 网带除尘：进料段装置除尘粘滚 。 |
| 运送速率：减速电机配合变频器调速1-3m/min恣意调理 。 |
| 运送高度：运送带外貌距离地面850+50mm可调 。 |
| 清静� ；ぃ盒沟缍下菲鳌⒌缭茨嫦虮苊馄鳌⒊伦柚辜尤取⒙泶锛暗缛裙缌鳌⒖刂苹芈范搪芳肮亍⑷藕胖甘镜疲ê焐收�，黄色待机，绿色运行）等� ；げ⒕ㄗ爸谩虾豕是寰脖曜� 。 |
| 防护标签：所有带电外露部位加装绝缘� ；ふ�，危险处贴有高温，防触电警示标识，电柜防护品级IP54 。 |
| 机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制 。 |
| 使用条件：情形相对湿度40%-50%,温度为20-30摄氏度 。 |
| 注重事项：烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。 |
| 执行标准：炉温匀称度按GB9452-1988或JB/T6049-1992，电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》，GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》. |
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较� � ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
