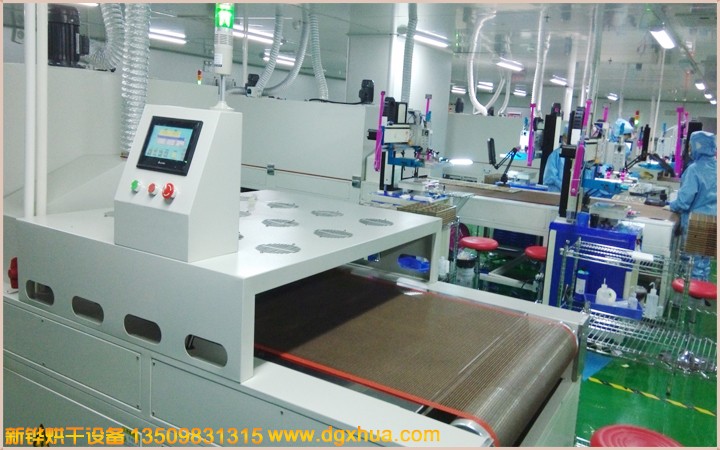

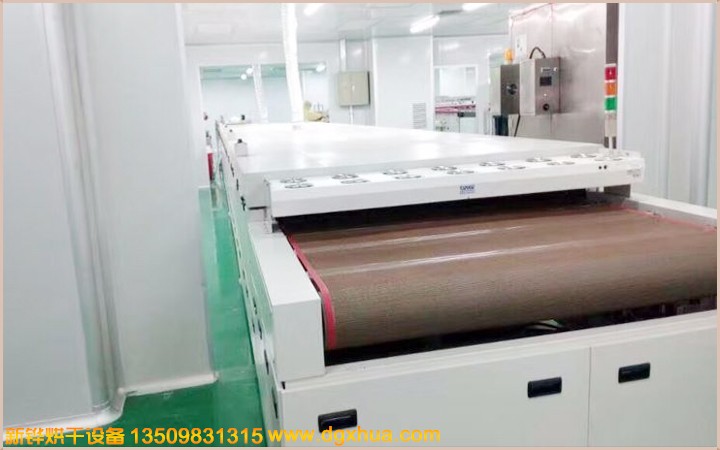

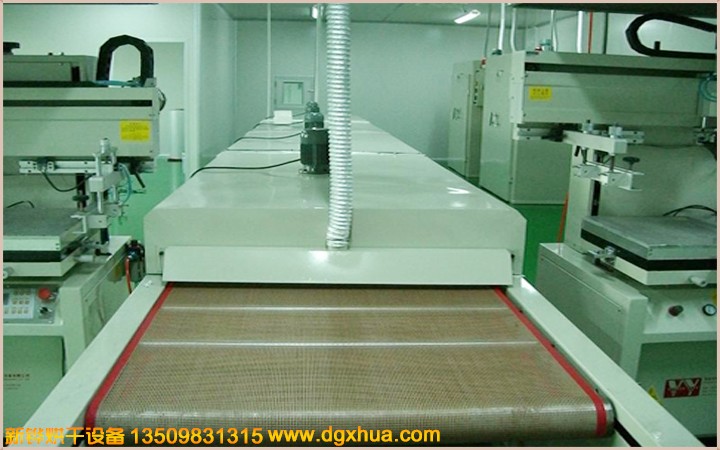

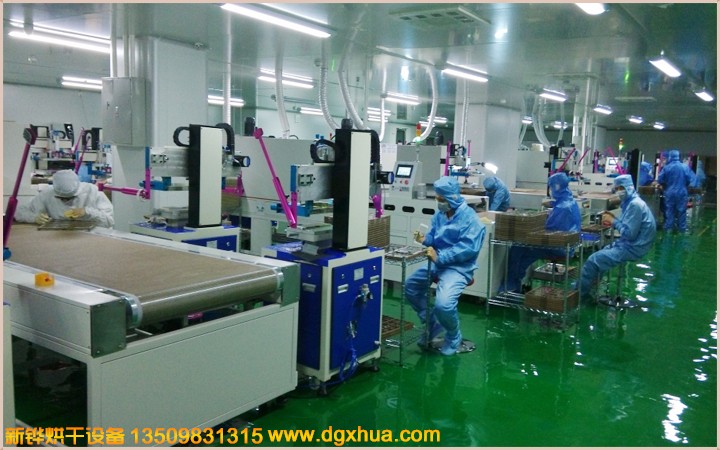

无尘丝印隧道炉规格参考
| 型号 | XHSOL-100-2IR | XHSOL-100-4IR | XHSOL-120-4IR |
| 内尺寸L*W*H(mm) | 2400*1000*50 | 8000*1050*50 | 10000*1250*50 |
| 外尺寸L*W*H(mm) | 3600*1050*1650 | 10000*1050*1650 | 12500*1450*1650 |
| 进料口高度(mm) | 0-50 | 运送高度(mm) | 850±50 |
| 进料段长(mm) | 500 | 800 | 1000 |
| 加热段长(mm) | 2*1200 | 4*2000 | 4*2500 |
| 冷却段长(mm) | 200 | 400 | 500 |
| 出料段长(mm) | 500 | 800 | 1000 |
| 运送宽度(mm) | 1000 | 1000 | 1200 |
| 运送方法 | 铁弗龙网带、铁弗龙布带 | ||
| 温度规模 | RT-200℃ (250℃) | 匀称度 | ±2.5%(空载测试） |
| 升温时间 | 30min | 35min | 40min |
| 箱体材质 | 内箱：SUS304#T1.5mm镜面不锈钢 外箱：SS41#T1.5mm钢板经防锈处置惩罚后高温烤粉 | ||
| 送风方法 | 单面水平送风/笔直送风 | ||
| 加热方法 | SUS304#电热器+热风循环，IR+热风循环 | ||
| 清洁品级 | Class100~1000# | ||
| �；ぷ爸� | 泄电开关、相序�；ぁ⒊卤；ぁ⒌缁乇；ぁ⒖刂葡呗钒芩� | ||
| 电力 | AC380V 18KVA | AC380V 48KVA | AC380V 63KVA |
| 产品特征 | 1.接纳智能温度控制器，PID自动演算，LED显示，配合SSR固态继电器输出控制加热，控温精度高 。 2.接纳二段四路匀称为漫衍控制加热（恒温状态时可恣意关掉其中一起电热管，降低加热功率进入省电模式） 3.接纳远红外电热管省电，无尘，从内到外辐射加热，使产品抵达快速烘干的效果 。 4.接纳耐高温高效过滤器，配压差计显示过滤事情状态 。 | ||
无尘丝印隧道炉可非标定制
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
